一．概述：
普遍應用于航空、航天、石油、化工、軍事、船舶、電子、通訊等科研及生產單位，主要作BPO膠/PI膠/BCB膠固化，模壓固烤、IC（晶圓、CMOS、Bumping、TSV、MENS、指紋識別）、FPD、高精密電子元件、電子陶瓷材料無塵烘干，電工產品、材料、零備件等的高溫潔凈和無氧環境中干燥和老化試驗。
二、產品主要技術參數：

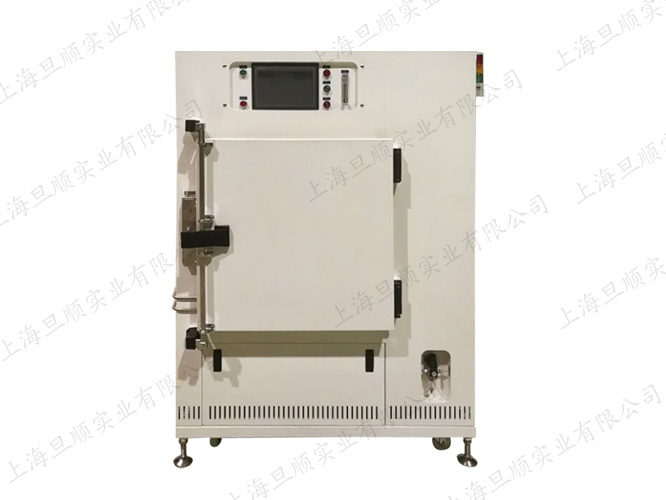

1.產品名稱及型號：PI膠/BPO膠/BCB膠固化烤箱 AOL-216-PC
2.電源及功率：AC380V 3φ 50Hz，6Kw
3.規格：工作尺寸：W600×H600×D600
外形尺寸：W950×H1510×D1340
4.無塵等級：Class 100；
5.含氧量：40min達100ppm以下；（預留氧含量測試孔）
6.溫度范圍： 常溫～ +350℃；（客戶工藝需要長期在300℃以上運行）
7.溫度均勻度：±2% （空載）
8.升溫速度：>5℃/min ，升溫斜率可控，升溫速度可以通過加熱系統控制調節。
9.降溫：風冷夾層降溫，200℃～ 120℃，3.5度/分鐘，120℃～ 65℃約1.5度/分鐘。
10.電磁鎖：?jiǎn)?dòng)設備運行中，電磁門鎖鎖門，運行未結束，人工不能開門。
三、箱體結構：
1.烘箱由箱體部分、電器控制柜、電加熱及風道系統組裝而成，結構合理，外觀美觀大方。
2.全周氬焊，耐高溫硅膠迫緊，SUS304＃不銹鋼電熱產生器，防機臺本身產生微塵。
3.箱體材料：外箱采用 SS41# 中碳鋼板經磷酸皮膜鹽處理后兩層防光面涂裝烤漆，可防止微塵。
4.內膽材料：采用進口SUS304#日制800番2mm厚之鏡面不銹鋼板，并經堿性蘇打水清潔，去油污 避免烘烤產生 PARTICLE。
5.中桶材料：采用進口SUS304#日制800番2mm厚之鏡面不銹鋼板，并經堿性蘇打水清潔，去油污及氬焊密加工(防污染)。
6.保溫材料:超細玻璃棉;
7.電熱器:采用進口覆套式電熱器 (SHEATHED HEATER)無塵化電熱發生器。
8.潔凈度:烤箱內部均采用無塵化配件及材料。
四、工作室的氣流設計：
1.采用特殊設計，滿足內腔Class 100潔凈標準；
2.排氣口：３"φ(附自動啟閉風門)，以達到強烈循環效果而降溫，排風加冷阱。
3.進氣口：加附Ｎ２流量計控制進氣量。入氣口：10mm
4.壓縮氣體過濾器，可把氣體過濾到CLASS 100，凈化氣體流量：300L/分鐘。
五、先進可靠的測控系統
溫控裝置：智能控制系統,日本優易控（可聯網，對接MES及SECSGEM）
10〃TFT真彩觸摸薄屏
程式編輯：可預編120個程式，每個程式最大可編99段，共1200段
歷史數據查詢(數據可以通過USB接口導出)
三點溫度記錄
溫度測量：采用特制鍇裝鉑電阻
六、完善的安全保護措施：漏電斷路器//控制線路保險絲裝置//超溫防止保護裝置//欠相保護//電熱器過電流保護裝置//馬達電流過載保護//機臺異常時蜂鳴器警示//門安全開關//三色指示燈
