PT100溫度傳感器采用三線式接法的原因
PT100溫度傳感器0℃時電阻值為100Ω，電阻變化率為0.3851Ω/℃。由于其電阻值小，靈敏度高，所以引線的阻值不能忽略不計，采用三線式接法可消除引線線路電阻帶來的測量誤差，原理如下：
PT100引出的三根導線截面積和長度均相同(即r1=r2=r3)，測量鉑電阻的電路一般是不平衡電橋，鉑電阻(Rpt100)作為電橋的一個橋臂電阻，將導線一根(r1)接到電橋的電源端，其余兩根(r2、r3)分別接到鉑電阻所在的橋臂及與其相鄰的橋臂上，這樣兩橋臂都引入了相同阻值的引線電阻，電橋處于平衡狀態，引線線電阻的變化對測量結果沒有任何影響。

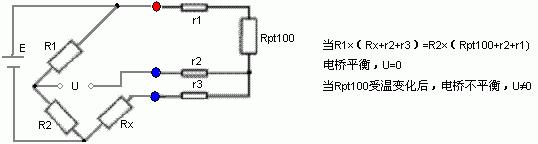

接線圖：
選型圖：

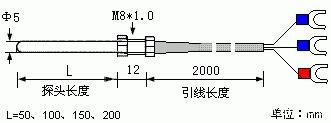

尺寸圖：
